특징
Cutting envelope of 20′ 6″ x 10′ 2″ (6.24 m x 3.09 m)
±0.003″ (±0.076 mm) linear position accuracy

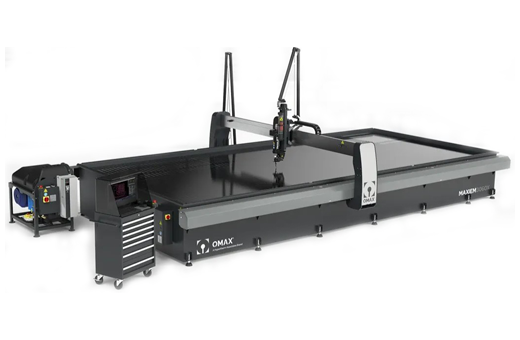

차세대 MAXIEM 3060X JetMachining Center는 대형 형식의 연마재 워터젯 가공을위한 새로운 표준을 제시합니다. 더 빠르고, 부드럽고, 더 정밀한 MAXIEM 3060X은 현대적인 기계 가공을위한 완벽한 스케일링에 이상적입니다. 독창적 인 Intelli-TRAX 리니어 드라이브 시스템은 마그네틱 엔코더를 사용하여 1 마이크론 해상도의 위치 피드백을 제공하므로 기계가 항상 커팅 헤드의 위치를 정확히 알 수 있습니다. 와이드 스크린 디스플레이가있는 모바일 컨트롤 스테이션은 컨트롤러 위치를 융통성있게 제공합니다. 5 축 커팅 및 테이퍼 보정을위한 A-Jet 및 뒤틀린 재료를 정밀하게 가공하기위한 충돌 감지 터 레인 추종자 와 같은 옵션 액세서리는 JetMachining 기능을 확장하고 생산을 획기적으로 향상시킵니다.
규격사양
속도 | 500인치/분 (12,700mm/분) |
선형 위치 정확도* | ±0.003″ (±0.076 mm) |
반복성* | ±0.001″ (±0.025 mm) |
볼바 원형성* | ±0.005″ (±0.127 mm) |
모델사양
표준 레이아웃 풋프린트 | 28'6" x 16'6" (8,690 mm x 5,030 mm) |
중량 (탱크 비어 있음) | 26,000 lb (11,793 kg) |
높이 | 8'10" (2,690 mm) |
작동 중량 | 70,105 lb (31,799 kg) |
X-Y 커팅 트래블 | 20'6" x 10'2" (6,240 mm x 3,090 mm) |
Z축 이동 | 12" (304 mm) |
테이블 크기 | 22'9" x 10'8" (6,930 mm x 3,250 mm) |
