Tank Enhancements

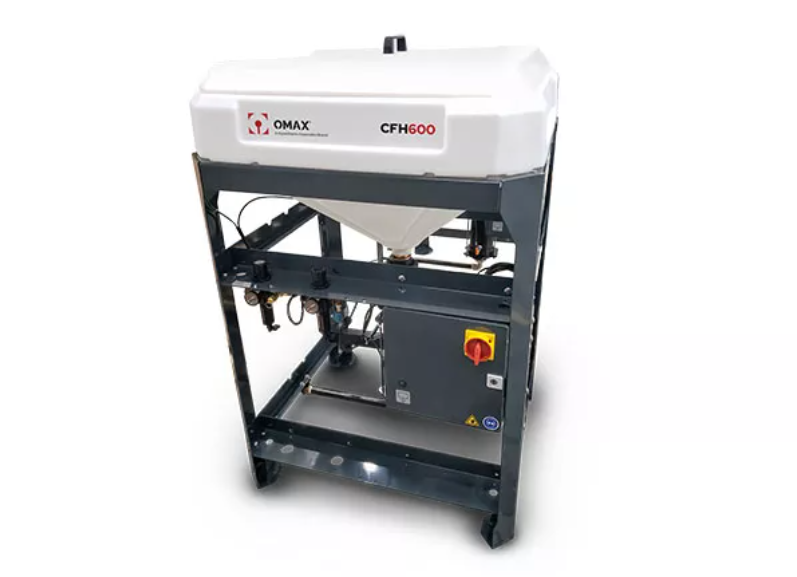

Continuous Feed Hopper CFH600
혁신적인 연속 공급 호퍼는 연마 워터젯 노즐에 자동 가넷을 전달하여 생산 시간을 단축합니다. 공압을 이용하여 대용량 600파운드(272kg) 호퍼 포트에서 절단 헤드 호퍼로 가넷을 운반하는 연속 공급 호퍼는 사용 중 호퍼를 채울 수 있는 기능으로 계획되지 않은 다운타임을 제거하는 데 도움이 됩니다. 연속 공급 호퍼는 생산을 극대화하면서 운영을 간소화하도록 설계되었습니다. 품질 공학은 사용과 유지 관리가 쉬운 시스템을 만들어냈습니다.
OptiMAX 60X, OptiMAX 80X Series, OMAX 2626, OMAX 2652, OMAX 5555, OMAX 55100, OMAX 60120, OMAX 80X, OMAX 120X Series, OMAX 160X, MAXIEM 1515X, MAXIEM 1530X, MAXIEM 2030X, MAXIEM 2040X, MAXIEM 2060X, MAXIEM 2080X, MAXIEM 3060X,
특징들
- 재활용 가능한 플라스틱 호퍼와 모듈형 스틸 프레임을 적용하여 환경 친화적으로 설계되었습니다.
- 탈착식 스크린이 사전 여과 기능을 수행하여, 연마재 오염으로 인한 가동 중단(Downtime)을 줄여줍니다.
- 600lb(272kg)급 대용량 호퍼를 탑재하여 재충전 없이 장시간 연속 절단 작업이 가능합니다.
- 개방형 설계를 채택하여 유지보수 및 문제 해결 시 접근성이 뛰어납니다.
- 저수위 표시등이 즉각적인 시각 알림을 제공하여 호퍼 보충 시기를 쉽게 파악할 수 있습니다.
- 일체형 뚜껑과 스크린 덕분에 장비가 작동 중인 상태에서도 호퍼를 안전하게 채울 수 있습니다.
Tank Enhancements
Bulk Abrasive Delivery System
다양한 크기로 제공되는 벌크 연마기 전달 시스템은 공압을 사용하여 외부 벌크 연마기 호퍼에서 절단 헤드 호퍼로 가넷을 자동으로 운반합니다. 대량 연마제 전달 시스템은 절단 시간을 한 시간 미만에서 하루 이상으로 연장할 수 있습니다.
MAXIEM 1515X, MAXIEM 1530X, MAXIEM 2030X, MAXIEM 2040X, MAXIEM 2060X, MAXIEM 2080X, MAXIEM 3060X, OMAX 2626, OMAX 2652, OMAX 5555, OMAX 55100, OMAX 120X Series, OMAX 160X, OptiMAX 60X, OptiMAX 80X Series
특징들
- 100lb(약 45kg) 및 2,200lb(약 1,000kg) 시스템 중 선택 가능합니다.
- 고내구성 스틸 구조(Heavy-duty steel construction)로 제작되었습니다.
- 커팅 헤드 옆에 위치한 25lb(MAXIEM 모델은 15lb) 가넷 호퍼에 연마재를 자동으로 공급합니다.
- OMAX IntelliVISOR 시스템 모니터링 패키지와 완벽하게 통합됩니다.
- 장비로부터 최대 20피트(약 6미터) 떨어진 곳까지 설치가 가능하여 공간 활용도가 높습니다.
Tank Enhancements
Large Solid Removal System
PLC 제어 대형 고형물 제거 시스템(LSRS)은 대형 베드 워터젯 캐처 탱크에서 사용 후 연마재를 효율적으로 제거하기 위해 대피율, 구역 선택 및 기간을 정밀하게 제어합니다. LSRS는 제트 가공 센터에서 최대 100피트(30미터 이상) 떨어진 곳에 LSRS를 배치할 수 있도록 하여 사용자에게 운영상의 유연성을 제공합니다.
OMAX 120X Series, OMAX 160X
특징들
- 표준 호퍼는 업계 표준 백(Bag) 사이즈로 최대 2,200lb(1,000kg)의 연마재를 수거할 수 있습니다.
- 스키드(Skid) 및 호퍼 유닛은 작업 공간의 효율적 배치를 위해 장비로부터 최대 100피트(30.5m) 떨어진 곳까지 설치가 가능합니다.
- 1.5마력(HP) 다이아프램 펌프를 탑재하여 강력한 흡입 성능을 제공합니다.
- 분당 최대 30lb(13.6kg)의 빠른 속도로 연마재를 제거합니다.
- cUL-US 인증을 획득하여 북미 안전 표준을 준수합니다.
Tank Enhancements
Variable Speed Solid Removal System
가변 속도 고체 제거 시스템(VS-SRS)은 운영자에게 유량과 방향을 프로그래밍할 수 있는 기능을 제공합니다. 컨트롤러의 프로그래밍 가능성은 동급 고정 속도 유닛보다 더 큰 가넷 제거 기능을 제공합니다. 최적화된 유체 반환 트로프는 정착 시간을 늘리고 탱크로 돌아오는 연마량을 최소화합니다
MAXIEM 1515X, MAXIEM 1530X, MAXIEM 2030X, MAXIEM 2040X, MAXIEM 2060X, MAXIEM 2080X, MAXIEM 3060X, OMAX 2626, OMAX 2652, OMAX 5555, OMAX 55100, OMAX 120X Series, OMAX 160X, OMAX MicroMAX, OptiMAX 60X, OptiMAX 80X Series
특징들
- 분당 최대 5.6lb(약 2.5kg)의 높은 가닛(Garnet) 제거 속도를 자랑합니다.
- 대형 입자와 미세 입자를 모두 효과적으로 제거하여 생산성을 높여줍니다.
- 3/4야드 용량의 호퍼에 라이너(Liner)가 포함되어 있어, 수거된 가닛을 호퍼에서 간편하게 비울 수 있습니다.
- 최적화된 유체 회수 트러프(Trough)를 통해 탱크로 되돌아가는 연마재의 양을 최소화합니다.
- UL, CE 및 CSA 규격을 준수하여 국제적인 안전성을 보장합니다.
Tank Enhancements
Scissor-Style Plumbing
OMAX 가위형 배관은 MAXXIEM 라인과 OMAX 2626의 표준 채찍을 대체합니다. 가위형 플럼핑은 펌프와 절삭 헤드 사이의 흐름을 증가시키며, 내부 직경이 채찍의 내부 직경의 1/4(6.3mm)보다 3/8인치(9.5mm) 더 큽니다
OMAX 2626
특징들
- 천장 높이가 10피트(약 3미터)만 확보되면 설치가 가능합니다.
- 노즐에서의 수압과 물의 흐름을 개선하여 효율을 높였습니다.
- 견고한 고정형 배관(Rigid plumbing)을 채택하여 유지보수가 더욱 간편합니다.
- 스위블(Swivels) 구조를 통해 좁은 공간에서도 기계 공구 조작이 원활합니다.
- A-Jet(다축 헤드) 및 듀얼 펌프(Dual Pump) 구성 시 반드시 필요한 사양입니다.
Tank Enhancements

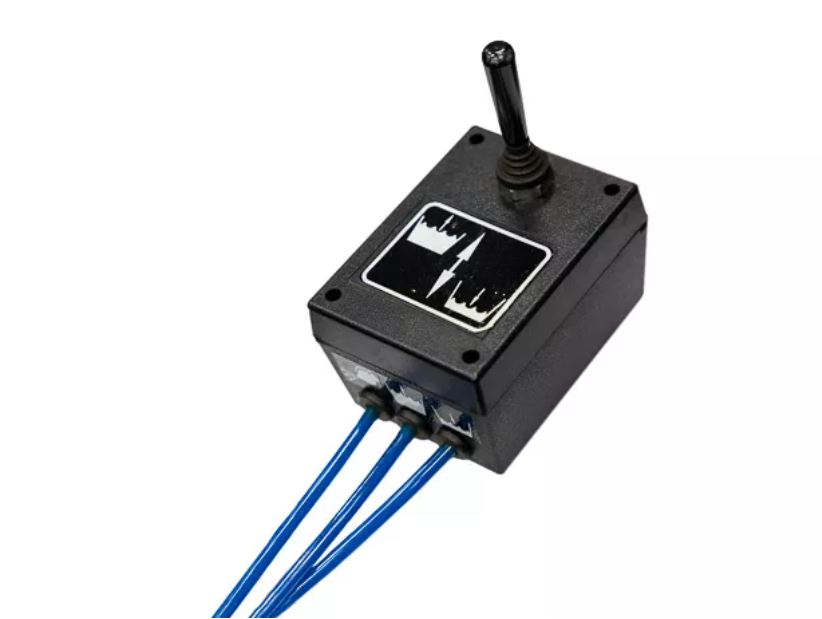

Water Level Control
OMAX 급속 수위 조절기는 수중 절단을 위해 포수 탱크의 수위를 빠르게 올리고 내릴 수 있는 탱크 공압 시스템으로 사용하기 쉽습니다. 시스템 제어는 워터젯의 컨트롤러 쪽 근처에 편리하게 위치하여 접근이 용이합니다.
MAXIEM 1515X, MAXIEM 1530X, MAXIEM 2030X, MAXIEM 2040X, MAXIEM 2060X, MAXIEM 2080X, MAXIEM 3060X
특징들
- 가닛(연마재)과 물이 튀는 현상을 줄여 작업 공간을 청결하게 유지합니다.
- 수중 절단 시 소음 수준을 약 76dB까지 낮춰 쾌적한 작업 환경을 제공합니다.
- 가공 완료된 부품 표면에 미세한 흠집이 생기는 프로스팅(Frosting) 현상을 최소화합니다.
- 컨트롤러에 제어 스위치가 배치되어 있어 조작이 간편합니다.
- 탱크 내 수위를 일정하게 유지할 수 있도록 도와줍니다.
Tank Enhancements
Machine Status Indicator
OptiMAX의 기계 상태 표시등으로 작업자 관찰을 줄이고 생산성을 높입니다. 업계 전반에 걸쳐 알려진 색상의 조명을 활용하여 운영자는 멀리서도 연마 워터젯을 안전하게 모니터링하는 동시에 스택에서 4개의 활성 조명을 보면서 다른 장비를 작동시키거나 다른 작업을 완료할 수 있습니다.
OptiMAX 60X, OptiMAX 80X Series
특징들
- 백색: 대기 상태. 오류가 없으며 즉시 작동 가능
- 녹색: 정상 작동. 절단, 이동, 테스트 등이 진행 중이며 오류 없음
- 황색: 이상 발생. 다만 절단 및 이동 작업은 계속 수행 가능
- 적색: 결함 발생. 모든 절단 작업 수행 불가
Tank Enhancements
Under Bridge Lighting
OptiMAX를 위한 언더브릿지 조명으로 생산성과 안전성을 향상시킵니다. 절단면을 직접 비추면 작업자가 노즐 위치를 명확하게 볼 수 있으며, 절단 설정, 가시성 및 프로젝트 완료를 돕기 위해 두 개의 LED 조명 뱅크가 있습니다.
OptiMAX 60X, OptiMAX 80X Series, MAXIEM 1515X, MAXIEM 1530X, MAXIEM 2030X, MAXIEM 2040X, MAXIEM 2060X, MAXIEM 2080X, MAXIEM 3060X
특징들
- 워터젯 가동 시 브리지 하단 조명 자동 점등
- 작업물 식별이 용이해져 작업자 안전성 향상
- 절단 경로 및 부품 가시성 개선으로 가동 시간 증대
Tank Enhancements
OptiMAX Bridge Pendant
OptiMAX 브리지 펜던트를 사용하면 워터젯 운영자가 커팅 헤드와 브리지를 X, Z, Y 축을 따라 이동시키거나 커팅 헤드를 작업물에 다이얼하거나 드라이 런을 수행하여 도면이나 재료 고정을 테스트할 수 있습니다.
OptiMAX 60X, OptiMAX 80X Series
특징들
- 작업자가 쉽게 들고 작업할 수 있는 휴대용 펜던트입니다.
- 회전기 다이얼을 사용하여 절단 헤드와 브리지를 X, Z, Y 축을 따라 이동합니다.
- 소재 위치와 형상 설정을 확인하기 위한 사전 경로 테스트 기능
- 브리지 기둥에 거치하며, 5m(16ft) 케이블로 전체 가공 영역 접근 가능
- OMAX IntelliMAX® MAKE 소프트웨어와 통합되어 있으며, 메인 컨트롤러 또는 펜던트가 활성 상태인지 제어 중인지 작업자에게 알려주는 명확한 신호가 제공됩니다.
