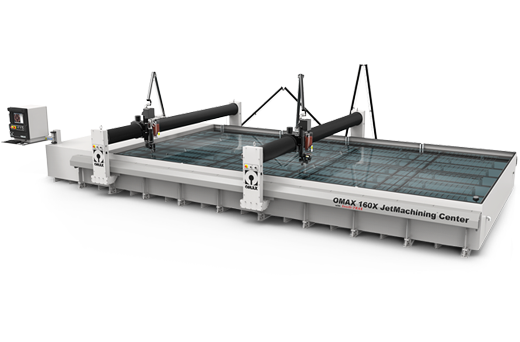

OMAX 160X Series
본문
특징
OMAX 160X JetMachining 센터 시리즈는 OMAX 워터젯 중에서 가장 큰 시스템입니다. 유효 가공폭이 4m인 160X 라인업은 조선, 항공, 플랜트 부품 가공 등 대형 사이즈 제품을 생산할 때 많이 사용되며, 듀얼 브릿지 시스템을 추가하면 그 장비의 생산성을 극대화할 수 있습니다. 연마재 환경을 위해 특허 개발된 정밀 Intelli-TRAX® 리니어 엔코더 드라이브 시스템을 사용하며, 이 견고하고 신뢰성 있는 안정적인 시스템은 최고의 생산성과 수익성을 극대화합니다.
규격사양
| 표준 레이아웃 풋프린트 | 37'1" x 25'6" (11,300 mm x 7,770 mm) |
| X-Y 커팅 트래블 | 26'8" x 13'4" (8,120 mm x 4,060 mm) |
| 선형 위치 정확도* | ±0.001″ (±0.025 mm) |
| 볼바 원형성* | ±0.005″ (±0.127 mm) |
| 반복성* | ±0.001″ (±0.025 mm) |
모델사양
| 설치 면적 (펌프 포함) | 37' 1" x 25' 6" to 56' 0" x 25' 6" (11.30 m x 7.77 m to 17.06 m x 7,77 m) |
| 높이 (시저 플러밍 포함) | 11' 0" (3,35 m) |
| 운전 중량 | 83,000 lbs to 199,000 lbs (37,648 kg to 90,265 kg) |
| 중량 (탱크 비었을 때) | 47,500 lbs (21,546 kg) |
| X-Y 절단 이송 거리* | 26' 8" x 13' 4" to 46' 8" x 13' 4" (6.09 m x 4.06 m to 14.22 m x 4.06 m) |
| Z축 이송 거리 (전동 Z축 포함)* | 8" (203 mm) |
| 테이블 크기 | 21' 7" x 14' 9" to 48' 6" x 14' 9" (6.57 m x 4.49 m to 14.78 m x 4.49 m) |
