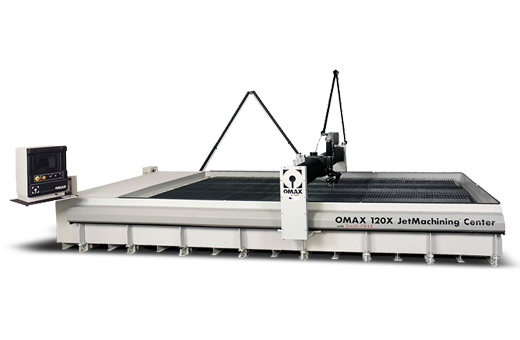

OMAX 120X Series
본문
특징
OMAX 120X JetMachining® 센터 시리즈는 최대 OMAX 브리지 스타일의 머신 중 하나입니다. 연마재 환경을 위해 특허 개발된 정밀 Intelli-TRAX® 리니어 엔코더 드라이브 시스템을 사용하며, 이 견고하고 신뢰성 있는 안정적인 시스템은 최고의 생산성과 수익성을 극대화합니다. 대형 부품이나 멀티 브릿지 시스템을 이용한 대량 생산에 적합한 장비입니다.
- 수위 조절 장치 포함
- 듀얼 브릿지 시스템, 듀얼 펌프 시스템 가능
규격사양
| 표준 레이아웃 풋프린트 |
26'7" x 19'5" (8,100 mm x 5,920 mm) ~ 51'6" x 22'5" (15,700 mm x 6,830 mm) |
| X-Y 커팅 트래블 |
13'4" x 10'0" (4,060 mm x 3,040 mm) ~ 40'0" x 10'0" (12,190 mm x 3,040 mm) |
| 선형 위치 정확도* | ±0.001″ (±0.025 mm) |
| 볼바 원형성* | ±0.005″ (±0.127 mm) |
| 반복성* | ±0.001″ (±0.025 mm) |
모델사양
| 구분 | 120X-S | 120X | 120X-1 | 120X-2 | 120X-3 |
|---|---|---|---|---|---|
| 설치 면적 | 26'7"x19'5" (8.10x5.92m) | 33'3"x19'5" (10.13x5.92m) | 37'2"x22'5" (11.33x6.83m) | 44'1"x22'5" (13.44x6.83m) | 51'6"x22'5" (15.70x6.83m) |
| 높이 | 14' (4.27 m) | ||||
| 운전 중량 | 58,961 lbs (26,744 kg) | 71,679 lbs (55,997 kg) | 88,937 lbs (44,096 kg) | 106,195 lbs (48,169 kg) | 123,453 lbs (55,997 kg) |
| X-Y 이송 | 13'4"x10' (4.06x3.04m) | 20'x10' (6.09x3.04m) | 26'8"x10' (8.12x3.04m) | 33'4"x10' (10.16x3.04m) | 40'x10' (12.19x3.04m) |
| Z축 이송 | 8" (203 mm) | ||||
