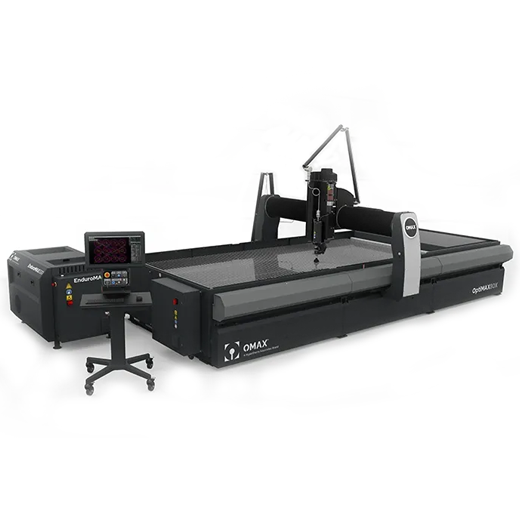

OptiMAX 60X
PRECISION JETMACHINING CENTER
OMAX OptiMAX 60X는 30년간의 엔지니어링 전문지식과 경험이 절정에 달해 세계에서 가장 정확한 워터젯으로 탄생했습니다.
본문
OMAX OptiMAX 60X는 30년간의 엔지니어링 전문지식과 경험이 절정에 달해 세계에서 가장 정확한 워터젯으로 탄생했습니다.
10′ 10″ x 5′ 2″(3,302 mm x 1,575 mm)의 절단 범위
±0.001″ (±0.025 mm) 선형 위치 정확도
표준기능
- 자체 개발 워터젯 전용 IntelliMAX Premium 소프트웨어 지원
- 자체 개발 IntelliTRAX 연마재 제트 선형 드라이브 시스템이 실시간 폐쇄 루프 포지셔닝 피드백으로 350in/min(8.9m/min) 트래버스 제공
- 업계 최저 천장 높이 요건 설계의 12인치(305mm) 프로그램 가능한 Z축 주행.
- 더 깨끗하고, 더 안전하고, 더 조용한 수중 절삭을 위한 표준 급수위 제어는 대부분의 작업을 80 dBA 미만으로 완료한다.
- 표준 가위형 고압 배관
OMAX 혜택
- 미국 워싱턴 켄트의 OMAX 공장에서 설계 및 제조
- 열에 영향을 받는 영역이나 기계적 응력을 생성하지 않음
- 기계는 금속 및 복합 재료에서 유리 및 플라스틱에 이르기까지 다양한 재료 및 두께 가공 가능
- 툴 변경 없이 최소한의 픽싱을 통해 설정을 대폭 축소
서비스 및 교육
- 기계의 워렌티 기간 동안 무료 교육(본사 내방시)
- 시스템 수명 동안 무제한 소프트웨어 업그레이드
- 2년/4000시간 제한 보증 서비스
- 설치 전 2일 사전 교육 후 현장 교육 1회
장비크기
풋프린트(펌프 및 컨트롤러 포함) | 22′ 10″ x 11′ 11″ (6,960mm x 3,633mm) |
높이(가위 배관 포함) | 9′ 9″ (2,972 mm) |
작동 중량 | 36,620파운드 (16,383 kg) |
중량(탱크 비어 있음) | 8,500 lb (3,856 kg) |
X-Y 커팅 트래블* | 10′ 10″ x 5′ 2″ (3,302mm x 1,575mm) |
Z축 이동(동력 Z축 포함)* | 12″ (305mm) |
테이블 크기 | 18′ 4″ x 11′ 6″ (5,588mm x 3,506mm) |
모델사양
재료 지지 슬랫 | 4″ x 1/8″ 아연도금강 |
| 최대 지지 재료 하중 | 400lbs/sq ft (1,520kg/sq 미터) |
| 전기 요구 사항 | 3상, 380-480VAC ± 10%, 50-60Hz |
| 노이즈 레벨 | 수중 절단 시 1m에서 80dBA 미만 |
| 속도 | 350인치/분 (8,890mm/분) |
| 선형 위치 정확도* | ±0.001″ (±0.025 mm) |
| 반복성* | ±0.001″ (±0.025 mm) |
볼바 원형성* | ±0.0025″ (±0.0635 mm) |
* 액세서리는 이동을 줄일 수 있다.정확도 사양은 72°F(22°C)이다.
